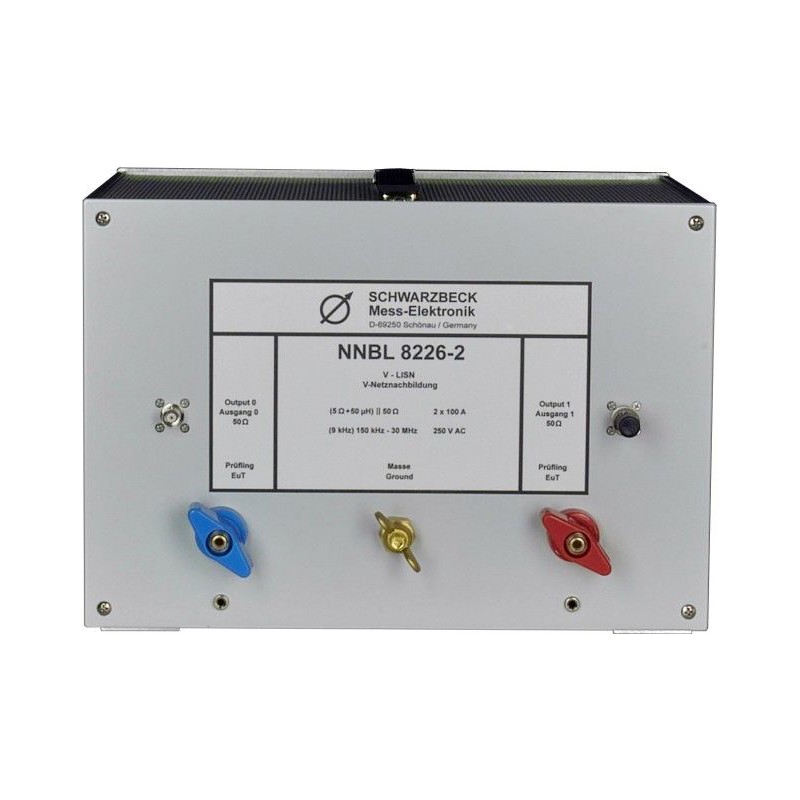

NNBL 8226-2 - это двухканальный V-образный эквивалент сети, предназначенный, главным образом, для измерения кондуктивной эмиссии по требованиям MIL-STD-462D, MIL-STD-462E, MIL-STD-462F и старых редакций CISPR 16. В отличие от новых версий CISPR 16, стандарты серии MIL не содержат требования в отношении фазы полного сопротивления или к развязке между сетью питания и стороной EuT ("ИТС") эквивалента сети. Испытуемое техническое средство (ИТС) подключается к клеммам на лицевой панели эквивалента сети, измерительный приемник подключается к BNC соединителю измеряемой линии. К другому BNC соединителю подключают нагрузку 50 Ом (входит в комплект поставки).
Особенности:
• Макс. непрерывный ток: 70 А• Макс. кратковременный ток: 100 А
• Макс. напряжение постоянного тока: 500 В
• Макс. напряжение переменного тока 50/60 Гц: 250 В
• Макс. напряжение переменного тока 400 Гц: 140 В
• Импеданс: (50 ± 5 мкГн) || 50 Ом
Эквивалент сети внесен в Госреестр СИ. Подробные характеристики приведены в техническом описании и описании типа средства измерений во вкладке "Документы".
