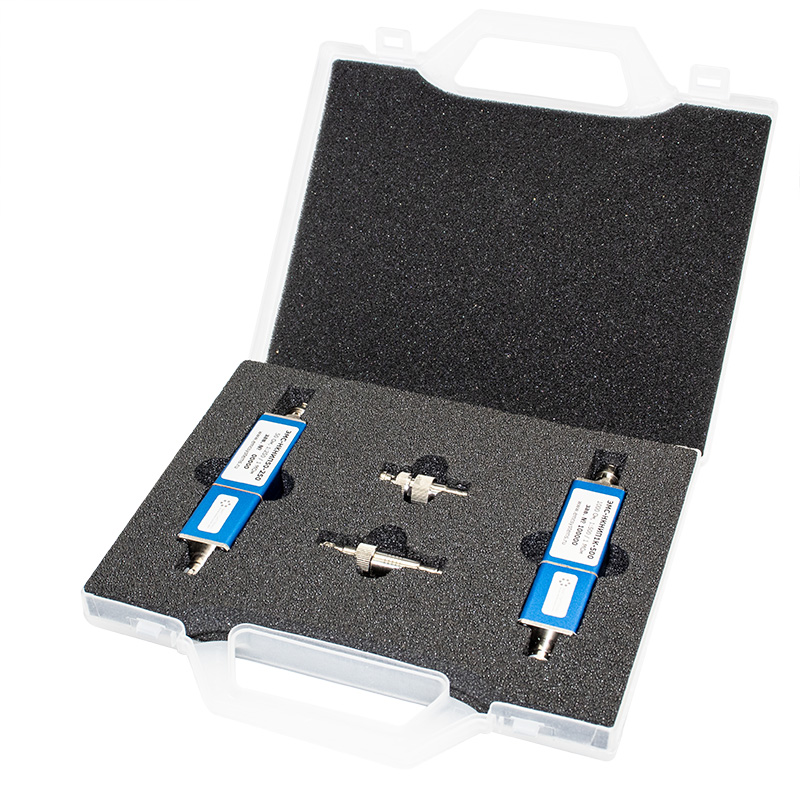

Набор для калибровки ИГ НИП (EFT, BURST) ЭМС-НКНИП

Коаксиальные нагрузки (делители напряжения) для аттестации испытательных генераторов по ГОСТ 30804.4.4

от 160 000,00 руб. с НДС

Рекомендуем

Описание

Делители напряжения (коаксиальные нагрузки) серии ЭМС-НКНИП предназначены для аттестации (калибровки, верификации) выходного напряжения генераторов наносекундных импульсных помех (НИП) в соответствии с требованиями и рекомендациями ГОСТ 30804.4.4 (IEC 61000-4-4), ГОСТ IEC 61000-4-18 (для быстрых повторяющихся КЗП).

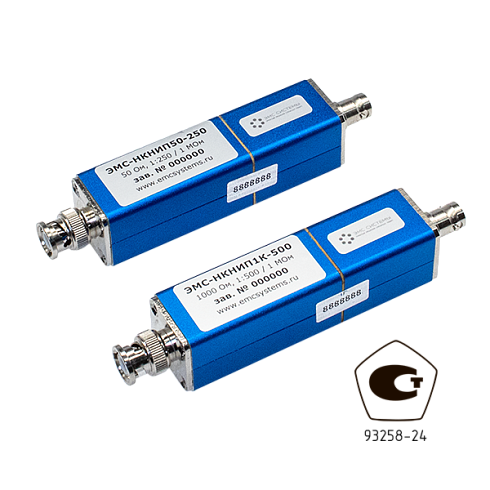

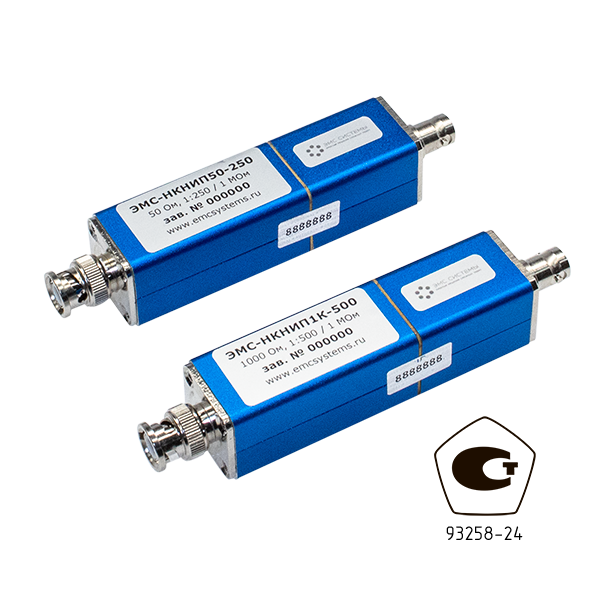

Делители напряжения входят в состав набора для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП и производятся в двух моделях:
- делитель напряжения с входным сопротивлением 50 Ом ЭМС-НКНИП50-250
- делитель напряжения с входным сопротивлением 1000 Ом ЭМС-НКНИП1К-500
В дополнение к делителям предлагается пластина для проверки характеристик (аттестации, калибровки, верификации) емкостных клещей связи ЭМС-НКНИП1000.
Нагрузки рекомендуется использовать совместно с осциллографами с рабочей полосой не менее 350 МГц, имеющими измерительный вход с сопротивлением 1 МОм.
Нагрузки имеют входные разъемы типа SHV или BNC (2 базовые модификации), но по специальному заказу могут комплектоваться переходниками на Fischer для проверки характеристик генераторов EM TEST старых моделей, TESEQ (SCHAFFNER) и HILO-TEST, также переходниками для подключения к генераторам "ПРОРЫВ".

Госреестр СИ!!

Характеристики

Госреестр №	93258-24
Максимальное напряжение	7 кВ (импульсное)
Коэффициент деления	1:250 (1:500) на 1 МОм
Полоса пропускания	400 МГц
Входное сопротивление	50 Ом (1000 Ом)
Выходное сопротивление	50 Ом
Область применения	НИП
Тип входного разъема	BNC(m) или SHV(f)
Тип выходного разъема	BNC(f)
Страна производства	Россия
Базовая гарантия	24 месяца

Документы

ЭМС-НКНИП. Описание типа

290.6 Кб

ЭМС-НКНИП. Методика поверки

3.7 Мб
