Модель усилителя СВЧ на лампе бегущей волны AR 100T40G50 с принудительным воздушным охлаждением разработана для сфер применения, требующих достаточную ширину полосы частот при высоком коэффициенте усиления.

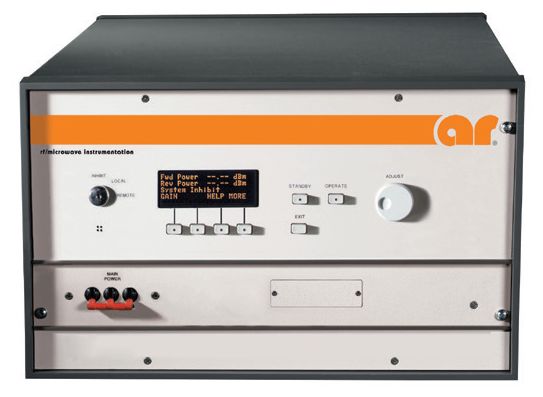

Цифровой дисплей на передней панели отображает значения падающей и отраженной мощностей, а также подробную информацию о состоянии устройства, таких как включение, прогрев, режимы ожидания и работы, наличие неисправностей, превышение допустимого значений отраженной мощности, удаленное управление.
Стандартная комплектация включает в себя интерфейс IEEE-488 (GPIB), защиту по КСВН, регулировку коэффициента усиления, мониторинг тока спирали лампы, напряжения на катоде, температуры внутри корпуса и других параметров.
Усилитель мощности на ЛБВ AR 100T40G50 (40 - 50 ГГц, 100 Вт)
Широкополосный усилитель на лампе бегущей волны (TWT), 40 - 50 ГГц, 100 Вт
Цена по запросу
Описание
Характеристики
| Входное сопротивление | 50 Ом |
| Выходное сопротивление | 50 Ом |
| Начальная частота | 40 ГГц |
| Конечная частота | 50 ГГц |
| Максимальная мощность | 100 Вт (минимум) |
| Максимальный уровень гармоник | -22 дБн (типовое значение) |
| Тип входного разъема | K(f) |
| Тип выходного разъема | WR-22 |
| Режимы управления | ручной, удаленный |
| Интерфейсы управления | IEEE-488 (GPIB) |
| Масса, кг | 82 |
| Возможность монтажа в стойку 19" | опция |
| Экспортный контроль США | EAR99 |
Документы
100T40G50. Datasheet
94.6 Кб
