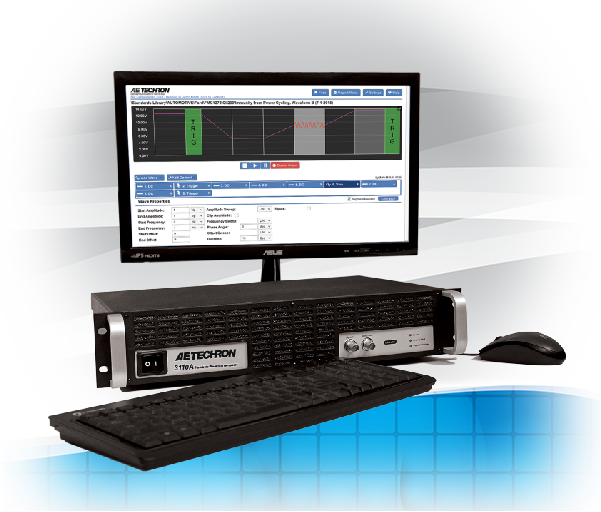

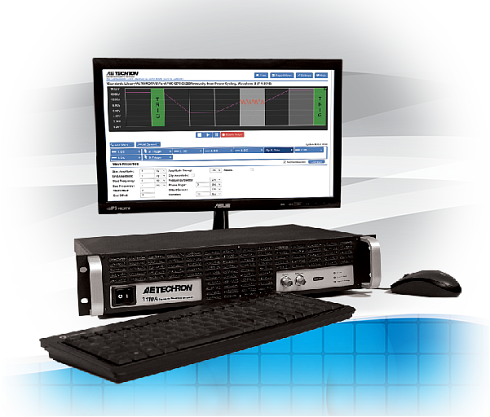

3110A - это простой в эксплуатации, но мощный генератор сигналов стандартных форм. Данный генератор можно объединить с другими продуктами AE Techron, чтобы создать испытательные системы ЭМС широкого применения.
Выходной сигнал генератора 3110A - это стандартный аналоговый сигнал с которым могут работать усилители AE Techron или любые другие низкочастотные усилители. Параметры выходных воздействий настраиваются пользователем. При работе совместно с усилителем AE Techron 7228 генератор способен создать практически любые формы колебаний (смещения постоянной составляющей, провалы и всплески с временами нарастания/спада от 1 мкс и выше с частотами от постоянного тока до 1 МГц).
Программное обеспечение генератора 3110A использует простую концепцию сегментирования колебаний. Каждый сегмент колебания может иметь свою уникальную форму. Параметры настраиваются пользователем они могут быть заданы постоянными значениями, переменными значениями, а также диапазоном значений. Сегменты могут быть откалиброваны (в соответствии с требованиями CS101) и настроены на автоматический переход к следующему сегменту или на запуск по внешнему триггеру. Отдельные сегменты могут иметь длительность от 50 мкс до 144 ч.
Возможности системы раскрываются когда сегменты составлены в последовательности испытаний. Эти последовательности могут иметь любую длительность и могут воспроизводиться в режиме единичной проходки, зациклены или зациклены с изменением нескольких переменных при каждой последующей проходке (как требуют стандарты Toyota и GM). Также можно скомбинировать несколько последовательностей испытаний чтобы создать единую расширенную программу испытаний.
Программное обеспечение содержит обширную библиотеку (более 1500) автомобильных, авиационных и промышленных стандартов, например такие как:
MIL-STD-461 CS101 (ГОСТ РВ 6601-001 ВП1)
IEC 61000-4-16 (ГОСТ Р 51317.4.16)
DO-160 (КТ-160)
Библиотека может расширяться и изменяться пользователем.
Ключевые особенности:
• Диапазон частот: от 0 до 1 МГц
• Время нарастания/спада: < 1 мкс
• Минимальная длительность импульса: 50 мкс
• Максимальная длительность импульса: 144 ч
