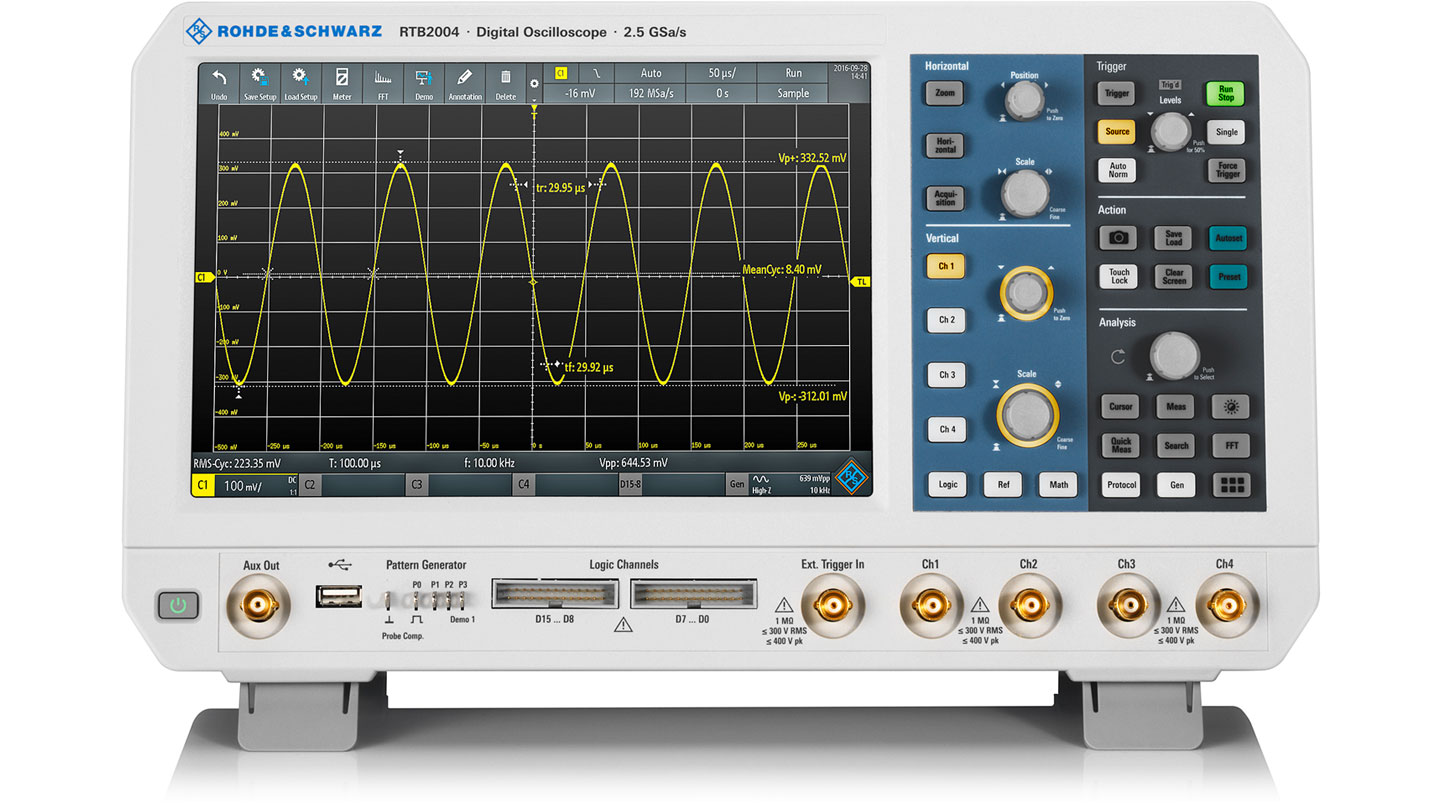

Осциллографы Rohde & Schwarz серии RTB2000

Серия R&S®RTB2000 — это не просто приборы с функциями осциллографа. Они объединяют в себе функции логического анализатора, анализатора протоколов, генератора сигналов и шаблонов, а также цифрового вольтметра. В приборы интегрированы специализированные рабочие режимы частотного анализа, испытаний по маске и длительного захвата данных. Отладка электронных систем всех видов становится простой и эффективной, удовлетворяя основному правилу защиты инвестиций по очень привлекательной цене.

Осциллографы оборудованы большим дисплеем (10,1 дюйма) с самым высоким разрешением в своем классе (1280 × 800 пикселей) и позволяют работать с ними, как со смартфоном. Оборудованы емкостным сенсорным экраном для быстрой навигации во всплывающих меню и сенсорными функциями для простой настройки масштаба, увеличения или перемещения осциллограммы.

10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкое отображение сигналов с дополнительными подробностями сигнала. Для каждого активного канала доступна память объемом 10 млн отсчетов. В режиме чередования доступно 20 млн отсчетов. Это в 10 раз больше, чем в осциллографах сравнимого класса. В результате возможен захват более длинных последовательностей сигналов, что дает более точные результаты анализа.


Особенности:

• Количество каналов: 2/4
• Полоса пропускания: 70/100/200/300 МГц
• Погрешность развертки: 2,5 × 10^-6
• Вертикальная разрядность (АЦП): 10
• Мин. чувствительность по входу: 1 мВ/дел
• Частота обновления: 300000 осциллограмм/с в быстром режиме сегментированной памяти
• Математические функции: +, –, *, /, БПФ (128 тыс. точек)
• ВЧ функциональность: БПФ


Осциллографы внесены в Госреестр СИ.

Подробные характеристики приведены в техническом описании и описание типа во вкладке "Документы".
